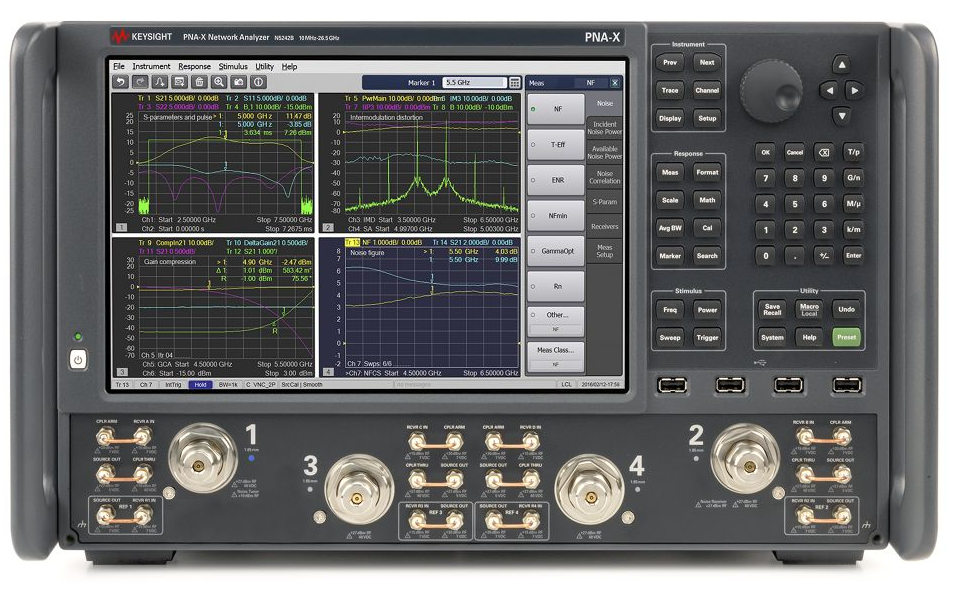

СВЧ-анализатор цепей серии PNA-X Keysight N5242B (демонстрационный)

СВЧ-анализатор цепей серии PNA-X Keysight N5242B — это высокоточное измерительное устройство, предназначенное для анализа параметров высокочастотных компонентов и систем в диапазоне от 10 кГц до 26,5 ГГц. Внесённый в Государственный реестр средств измерений под номером 73761-18, этот прибор сочетает в себе широкие функциональные возможности с высокой производительностью, что делает его незаменимым инструментом как в научно-исследовательских лабораториях, так и на производственных участках.

Анализатор оснащён двухпортовой конфигурацией, что позволяет эффективно исследовать передаточные и отражательные характеристики различных СВЧ-устройств. Его динамический диапазон составляет 133 дБ, обеспечивая высокую точность измерений даже в случае слабых сигналов. Прибор использует опорный генератор с высокой стабильностью частоты — ±1×10⁻⁷, что гарантирует повторяемость и достоверность результатов в самых ответственных испытаниях. Устройство обладает регулируемой выходной мощностью в диапазоне от -30 до +13 дБм, что даёт возможность тестировать устройства в различных режимах нагрузки.

Управление и визуализация данных осуществляются через цветной сенсорный экран с диагональю 12,1 дюйма, обеспечивающий удобство работы и наглядность отображения информации. Для подключения внешних устройств и интеграции в автоматизированные системы контроля предусмотрен широкий набор интерфейсов: USB, LAN, GPIB, Mini DisplayPort, VGA и Handler. Одним из ключевых преимуществ модели является высокая скорость измерений — время полной развертки при 201 точке составляет всего 6 мс, что делает анализатор идеальным решением для задач массового тестирования и серийного производства.
